Citroën Peugeot 96605599XT 6242A4 Håndtag

Beskrivelse

Betjening under rattet, multifunktionsbetjening DELPHI COM2003 til Citroen og PEUGEOT biler
De styrer tågelygterne, indbygget computer, for- og bagvisker, viskersensor, indbygget computer, ESP
Fartpilot og bilradio (controller skal leveres eller overføres)

Delbeskrivelse

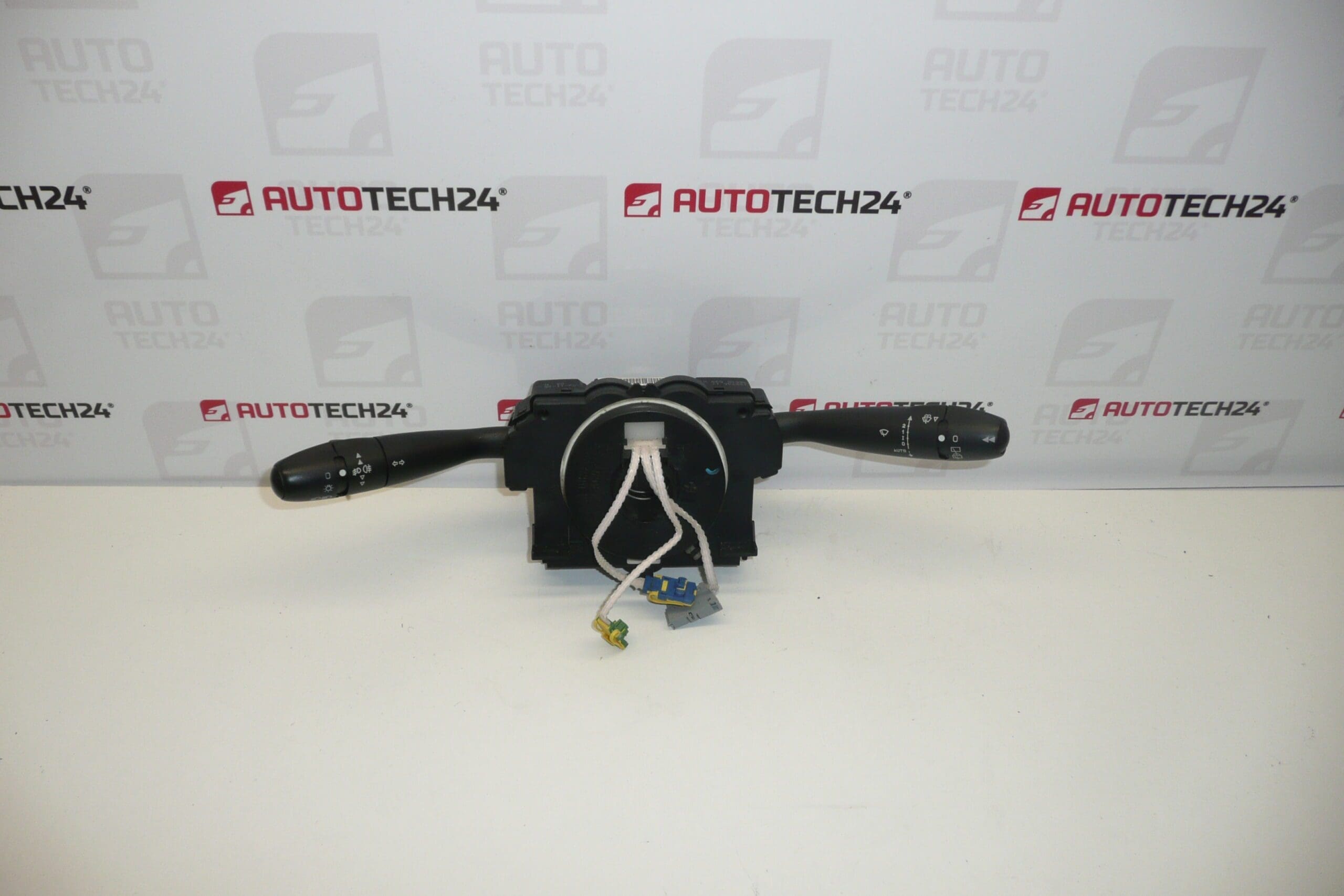

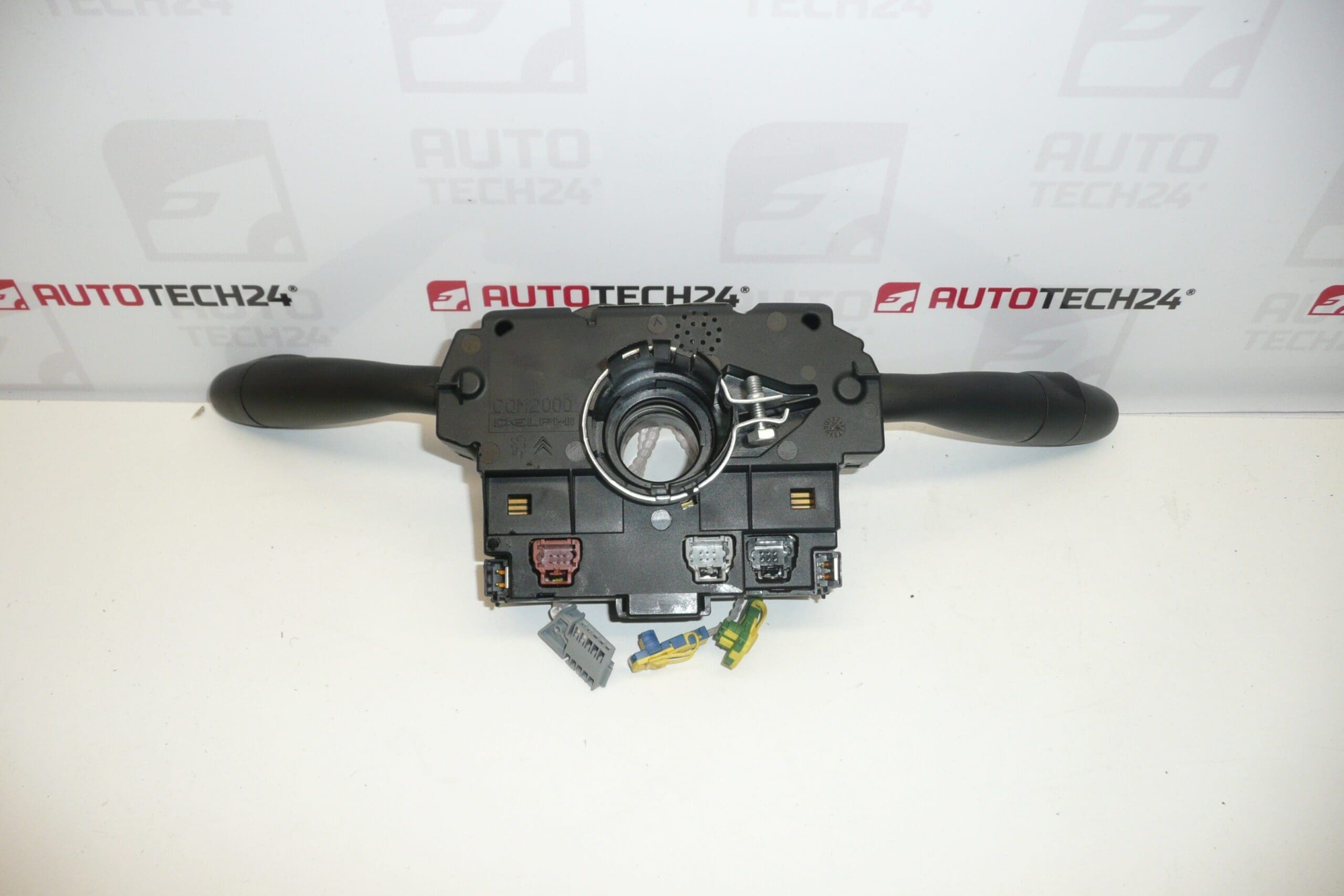

Denne brugte DELPHI COM2003 multifunktionsratstyring er til Citroën og Peugeot biler. Det er en vigtig elektrisk del, der kombinerer styringen af ​​flere bilfunktioner i én enhed, og som ofte søges efter under produktnumrene 96605599XT og 6242A4.

Fordelen er den praktiske løsning af flere funktioner i ét modul. I henhold til de medfølgende dokumenter sørger chaufføren for betjening af følgende elementer:

• tågelygter,
• bordcomputer,
• for- og bagvisker,
• viskersensor,
• ESP,
• fartøjskontrol,
• bilradio – chauffør skal afleveres eller overføres.

Det er vigtigt for mekanikere og boligreparatører, at ikke kun delens fysiske form er afgørende for disse controllere, men også matchningen af stik, udstyr og markeringer på etiketten. Derfor er det tilrådeligt at omhyggeligt sammenligne det gamle og det nye stykke i forhold til alle tilgængelige numre og designs.

Teknisk information

• Producent: DELPHI
• Model: COM2003
• Andre numre: 96605599XT, 6242A4, NFP

Produktkoder

• Produktkoder: 96605599XT, 6242A4
• Modeller i henhold til dokumenter / etiketter: Citroën C5, Citroën C8, Peugeot 307, Peugeot 406, Peugeot 807
• Andre kategorier i dokumenterne: 206, 307 II, 406, 807, BERLINGO II, C5 I, C8

Installationsanbefalinger

Generelt/typisk for denne type del kan den nøjagtige udskiftningsprocedure variere afhængigt af den specifikke model, ratstammens design og køretøjets udstyr. Du skal arbejde omhyggeligt med betjeningselementerne under rattet, især på grund af de omgivende elektriske komponenter og forbindelsen til andre betjeningselementer.

1) Før samling

• Tjek, at produktnumrene og delbetegnelsen stemmer overens, især 96605599XT og 6242A4.
• Sammenlign stikkene, formen på controllerens krop, fastgørelsen og layoutet af håndtagene med den gamle del.
• Tjek for tilstedeværelsen af de funktioner, du skal bruge – for eksempel kontrol af vinduesviskere, tågelygter, indbygget computer, ESP, fartpilot eller bilradio.
• For styring af bilradioen skal du overveje, at det kan være nødvendigt at overføre eller levere en separat controller, som angivet i dokumenterne.
• Før arbejdet påbegyndes, skal du frakoble batteriet og vente på, at bilens elektriske system falder til ro.

2) Nødvendige værktøjer og materialer

• sæt almindelige håndværktøjer,
• skruetrækkere eller bits, der svarer til de anvendte led,
• plastikbræk til at fjerne betræk,
• ren klud,
• kontakt renseren, hvis det er relevant,
• beskyttelseshandsker og nok lys til at fungere.

3) Trin-for-trin monteringsprocedure

1. Sæt køretøjet mod bevægelse, og sæt rattet i en passende arbejdsposition.
2. Afbryd batteriet, og efterlad et tilstrækkeligt tidsrum før næste indgreb.
3. Fjern dækslerne omkring ratstammen for at få sikker adgang til betjeningen under rattet.
4. Dokumenter omhyggeligt den oprindelige tilstand – placeringen af stik, føringen af kablerne og placeringen af de enkelte dele.
5. Afbryd forsigtigt den gamle controllers elektriske stik uden at bruge overdreven kraft.
6. Slip den originale controller fra holderen i henhold til bilens design, og fjern den.
7. Sammenlign den gamle og den nye del side om side, især konnektorer, håndtag, form på håndtag og tilstedeværelse af kontrolfunktioner.
8. Hvis bilradiocontrolleren er en del af løsningen og ikke er installeret, skal du overføre den eller tilføje den i henhold til designet af det originale stykke.
9. Installer den nye controller i den korrekte position, og kontroller, at den sidder uden spænding og sidder korrekt i holderen.
10. Tilslut alle stik, så de er ordentligt fastgjort, og der ikke er spændinger i ledningerne.
11. Før du sætter dækslerne på, skal du kontrollere den frie bevægelse af håndtagene, og at intet mekanisk forstyrrer.
12. Genmonter ratstammens dæksler, og genskab strømmen ved at tilslutte batteriet.
• 4) Kontrol efter montering og testkørsel/funktionsverifikation
  • Test den grundlæggende mekaniske funktion af alle håndtag.
  • Bekræft funktionen af vinduesviskerne, tågelygterne, indbygget computer og andre tilgængelige kontroller.
  • Hvis bilen er udstyret på denne måde, skal du også kontrollere systemets reaktion på ESP, fartpilot og bilradiostyring.
  • Kontroller, at ingen funktion udløses af sig selv, og at håndtagene holdes i de korrekte positioner.
  • På en kort prøvetur skal du observere, om styringen fungerer problemfrit og uden afbrydelser.

  5) De mest almindelige monteringsfejl + hvordan man undgår dem

  • Udskiftning af en lignende del til et andet design – sammenlign altid tal, stik og udstyr.
  • Beskadigelse af stik eller lås – afbryd forsigtigt stik og tving dem aldrig.
  • Forkert anbringelse i holderen – efter montering skal du kontrollere, at delen ikke er i en skæv position, og at håndtagene er frie til at bevæge sig.
  • Hurtigt funktionstjek – test altid systematisk alle tilgængelige kontroltilstande efter montering.

  Årsager til, at delen er beskadiget

  • Normal slitage fra langvarig daglig brug af håndtag og kontrolmekanismer.
  • Mekanisk belastning forårsaget af kraftkontrol eller hårdhændet håndtering.
  • Bære af interne kontakter, hvilket kan manifesteres ved svigt af individuelle funktioner.
  • Fugt og snavs, som kan påvirke elektriske forbindelser og driftens nøjagtighed negativt.
  • Uprofessionel adskillelse eller montering, som kan beskadige monteringen, stik eller selve controllerkroppen.
  • Alder på delen og træthed af materialet, især for ofte brugte multifunktionscontrollere.
