Beskrivelse
Bosch-styreenhed til Citroën og Peugeot 1.4 HDi 50 kW. Enheden stammer fra en Citroën C3 1.4 HDi 50 kW (motorkode 8HZ).

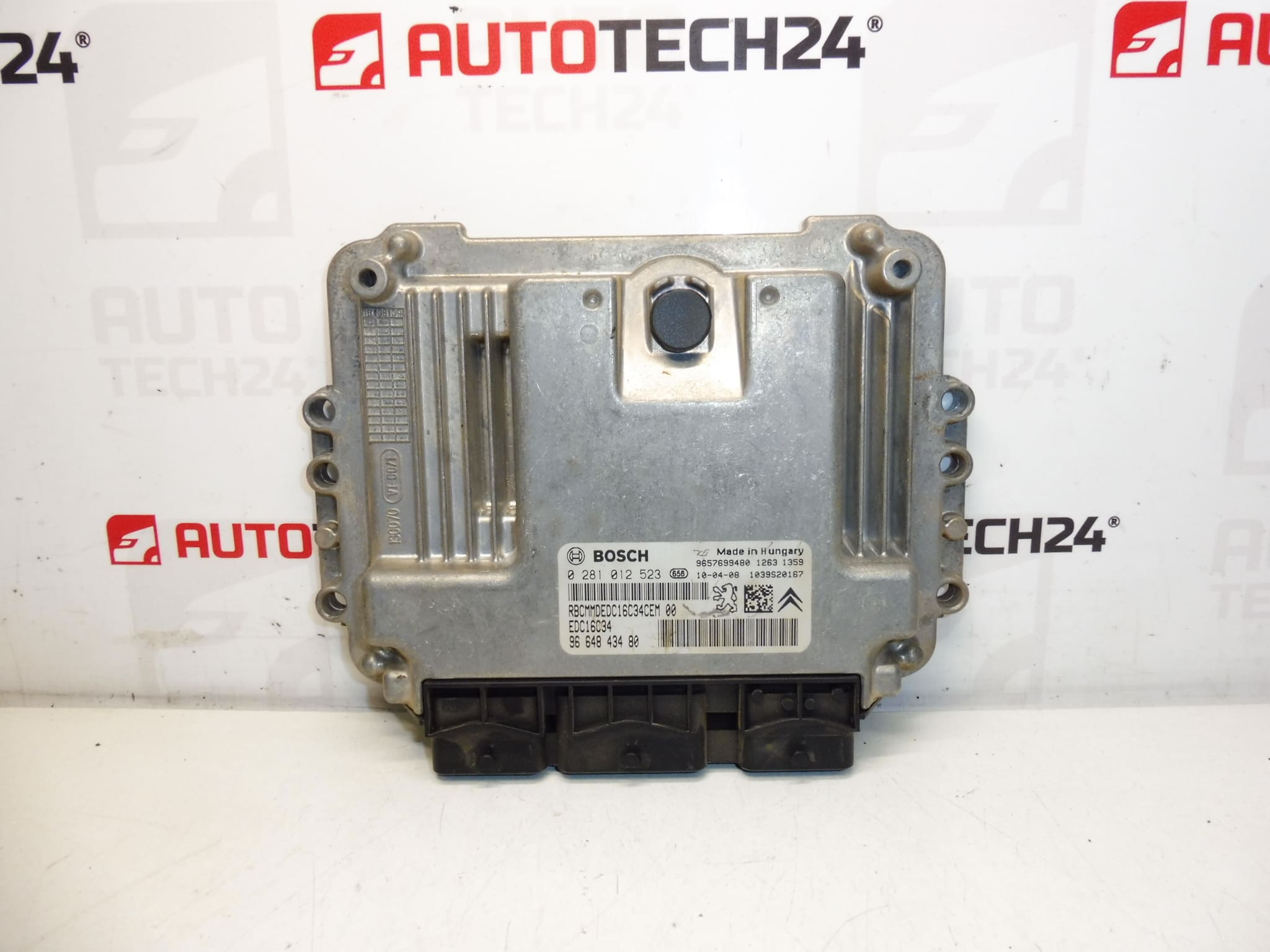

ECU Bosch EDC16C34 (0281012523 / 9664843480) er en motorstyringsenhed udviklet til små dieselmotorer i PSA-gruppen. Denne enhed styrer brændstofindsprøjtning, common-rail trykregulering, emissionskomponenter og motorens diagnostik. Produktet er velegnet til autoværksteder og erfarne gør-det-selv-mekanikere, som søger en direkte erstatning eller en enhed, der kan klones eller initialiseres til bilen. Søgeord som Bosch EDC16C34, 0281012523, 9664843480, Citroën C3 1.4 HDi og Peugeot 207 øger synligheden i søgninger og hjælper teknikere med at finde den korrekte styreenhed hurtigt.
Funktion
ECU’en overvåger og regulerer motorens drift ved at behandle input fra sensorer (kranksensor, kamakselsensor, MAP/tryk, temperatur, indsugningsluft mv.) og styre aktuatorer (indsprøjtningsventiler, regulator til common-rail, tomgangsventil). Den håndterer også fejlregistrering og kommunikation via OBD-protokoller.
Udskiftning
Generelt udskiftes styreenheden ved at:
- Frakoble batteriet før arbejde på elektriske komponenter.
- Fjerne adgangsdækslet til ECU og løsne elektriske stik med korrekt håndtering af tapper/klips.
- Afmontere bolte og tage den gamle enhed ud.
- Montere den nye/en udskiftet enhed omvendt, sikre korrekte stikforbindelser og boltmoment efter fabrikantens anvisninger.
- Efter montering kræver ECU’en ofte kodning eller kloning for at fungere korrekt i bilen (se afsnit om montering og kodning).
Anbefaling ved montering
- Arbejd altid med frakoblet batteri for at undgå kortslutning og beskadigelse af elektronikken.
- Kontroller og rengør stikforbindelser og jordingspunkter før installation.
- Benyt korrekt værktøj og undgå at trække i ledninger eller clips unødigt.
- Hvis der foretages kloning eller kodning, anbefales brug af værktøj beregnet til PSA/Opel (DiagBox/Lexia/PP2000) og en erfaren tekniker.
Hvorfor fejler enheden oftest
De mest almindelige årsager til fejl er:
- Vand- eller fugtindtrængning, især ved dårligt forseglede motorrum eller efter vask.
- Termisk stress og gentagne opvarmnings-/afkølingscyklusser, som kan give løsere lodninger eller komponentbrud.
- Elektriske problemer som spændingsspidser fra defekt generator eller dårlige jordforbindelser.
- Korrosion i stik/ledningsnet, som giver intermittent kontakt og fejl.
- Fejl i tilkoblede sensorer/aktuatorer, som kan belaste styreenheden eller fremkalde fejlkoder.
Tekniske oplysninger
- Producent: Bosch
- Model: Passer til Citroën C3 II 1.4 HDi (motorkode 8HZ). Anvendes også på udvalgte Peugeot 207 1.4 HDi-udgaver.
- Produktkoder: 0281012523, 281012523
- Yderligere numre: 9664843480, 1677630480, 1943SK, HW 9657699480
Montering og kodning – vigtigt
- Enheden er brugt og er ”parret” med den oprindelige bil (VIN/PIN/nøgler).
- Muligheder for idriftsættelse:
- Kloning af data fra den gamle enhed (EEPROM/Flash) – efter kloning er enheden plug-and-play.
- Virginisering og efterfølgende initialisering/telekodning via DiagBox (evt. online) + tilpasning af nøgler.
- Anbefales udført af en fagperson med serviceudstyr til PSA (DiagBox/Lexia/PP2000).
- Før demontering/montering skal batteriet altid frakobles, og fabrikantens fremgangsmåde følges for at undgå skader på enheden.
Bemærk
Kontroller altid, at produktkoder og hardwarenumre stemmer overens med bilen, før du monterer enheden. Hvis der udføres kloning eller kodning, bør dette foretages af kvalificeret tekniker med adgang til de relevante diagnoseredskaber.
