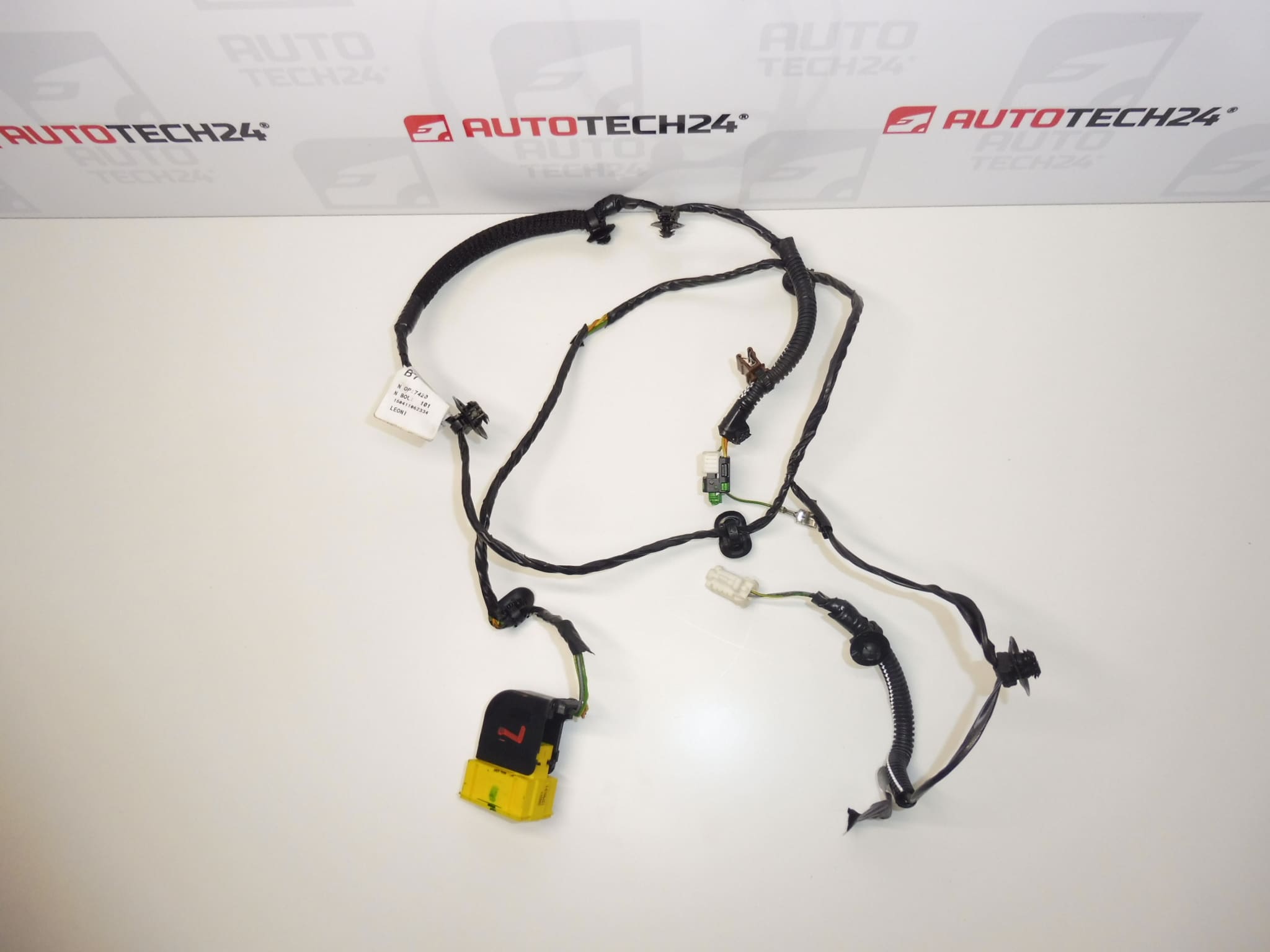

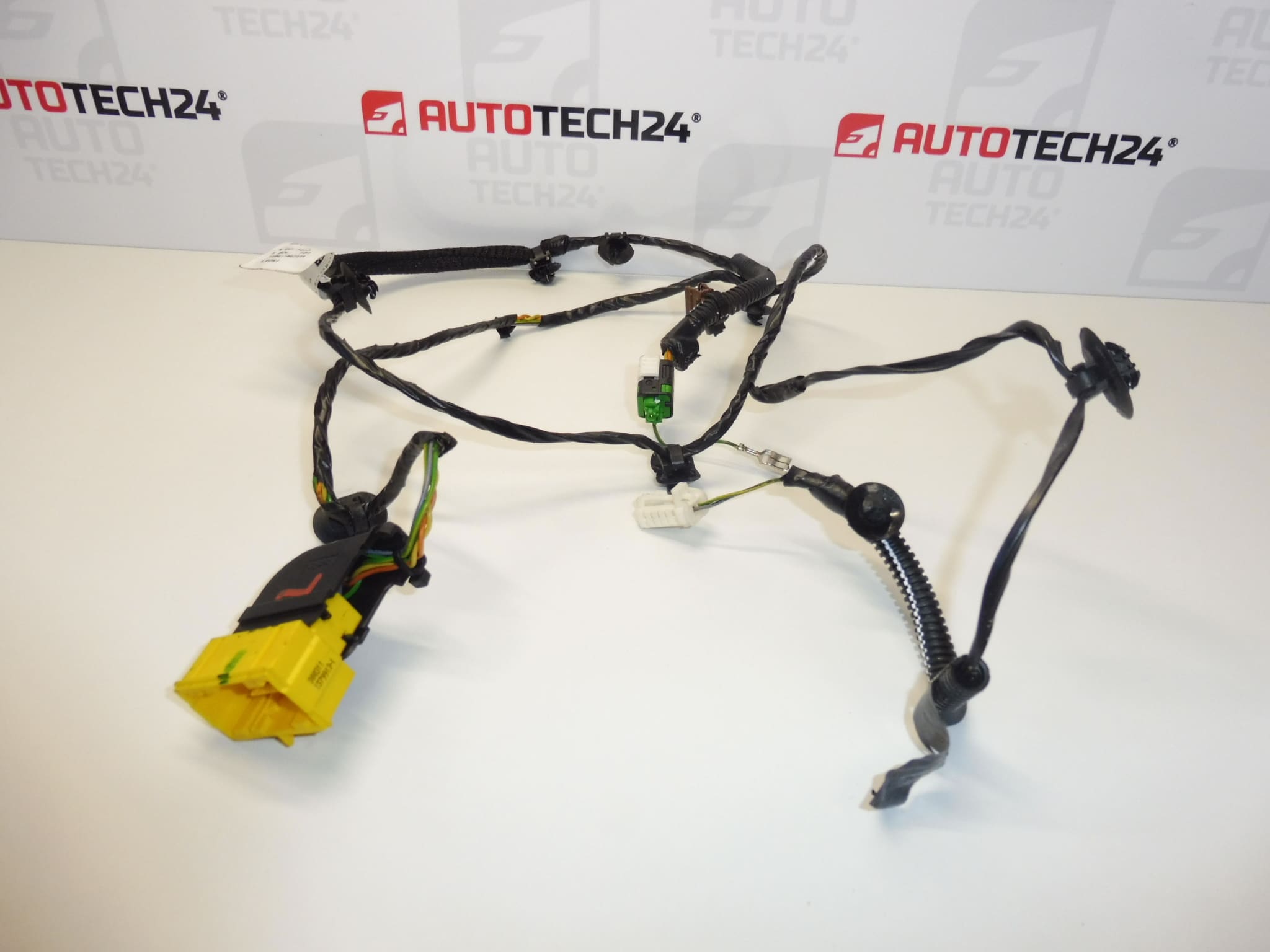

Citroen C4 B7 førersædesele 6505G1

Beskrivelse

Komplet førersædesele foran til CITROEN C4 B7 biler

Delbeskrivelse

Brugt Citroën C4 B7 førersæde ledningsnet med produktnummer 6505G1 tjener til elektrisk at forbinde komponenterne i det forreste førersæde til bilens elektriske installation. Det er et velegnet valg ved reparation af beskadigede ledninger, stik eller en afbrudt elektrisk forbindelse i sædeområdet.

Udskiftning af det tilsvarende bundt gør det muligt at løse ledningsproblemet uden improviserede indgreb i de enkelte ledninger. Når du vælger, skal du sammenligne især nummeret 6505G1, designet af stikkene og grenenes layout med den originale del. Sædets specifikke udstyr eller de enkelte tilsluttede funktioner er ikke anført i dokumenterne.

Teknisk information

• Producent: ikke angivet; dokumenterne angiver navnet Stellantis CITROEN PEUGEOT.
• Model: Citroen C4 II; mærket som CITROEN C4 B7 i beskrivelsen.
• Deltype: Førersædets ledningsnet.
• Tilstand: brugt del.
• Udførelse i henhold til dokumenterne: komplet bind.
• Andre numre: ikke angivet.

Produktkoder

• Produktkoder: 6505G1.

Produktnummeret er et vigtigt fingerpeg, når du leder efter en erstatningspakke. Før montering skal du også sammenligne dets fysiske design med de afmonterede kabler.

Installationsanbefalinger

Følgende procedure er generel til udskiftning af sædets ledningsnet. Den nøjagtige metode til adgang, frakobling og fastgørelse afhænger af det specifikke bildesign og sædeudstyret. Hvis sikkerhedsfunktioner er involveret i selen, skal du følge producentens servicedokumentation og overlade arbejdet til en person med den relevante viden.

1) Før samling

• Tjek ledningsisoleringen, individuelle grene, stik, stiksikringer og fastgørelsespunkter for den brugte del.
• Se efter tegn på slid, overophedning, korrosion, trukket kontakter eller tidligere manipulation.
• Sammenlign varenummer, grenlængde og -ruting, konnektorform og pinout med den gamle sele.
• Bekræft først årsagen til fejlen; udskiftning af selen vil ikke rette fejlen i den tilsluttede komponent.

2) Nødvendige værktøjer og materialer

Generelt er der normalt brug for almindeligt håndværktøj svarende til tilslutningerne i bilen, værktøj til skånsom løsning af clips, en lommelygte og midler til afmærkning af kabelgrene. Tilstrækkelig diagnostik kan være passende for at verificere elektriske funktioner. Udfør kun elektriske målinger på den måde, der er tilladt for det givne kredsløb; tilslut ikke en almindelig tester eller et ohmmeter til kredsløbene af airbags og forstrammere.

3) Trin-for-trin monteringsprocedure

1. Sikre køretøjet mod bevægelse og klargør adgangen til sædet i henhold til serviceproceduren.
2. Sluk tændingen, afbryd batteriet og følg proceduren og ventetiden foreskrevet af producenten, før du håndterer stikkene.
3. Fjern dæksler eller sæde efter behov. Lad være med at belaste ledningerne, der stadig er tilsluttet, under håndtering.
4. Tag billeder af den originale ledningsføring, klipplaceringer og individuelle grenforbindelser.
5. Lås stikkene op, og frakobl dem ved deres krop, ikke ved at trække i kablerne.
6. Løsn gradvist clipsene og fjern det originale bundt uden at beskadige de omgivende komponenter.
7. Sammenlign begge bind side om side. Hvis konnektorerne eller forgreningen er forskellige, skal du ikke fortsætte med at tvinge tilpasningen.
8. Før udskiftningsselen langs den oprindelige rute, og fastgør den, så den ikke strækkes, klemmes eller kommer i kontakt med skarpe kanter eller bevægelige mekanismer.
9. Tilslut de tilsvarende stik, og kontroller, at de sidder helt fast, og at sikringerne sidder fast. Saml de løsnede dele igen i henhold til producentens dokumentation.
10. Efter den sidste kontrol skal du tilslutte batteriet i henhold til den foreskrevne procedure og udføre funktionsverifikationen.
• 4) Kontrol efter montering og funktionsverifikation

  Med køretøjet stillestående skal du kontrollere, at funktionerne faktisk er forbundet via selen. Prøv at flytte sædet gennem dets tilgængelige rækkevidde og hold øje med eventuelle spændinger eller bindinger i ledningerne. Kontroller, om der er advarselslamper, og udfør diagnosticering efter behov. Foretag først prøvekørslen, efter at sædet er forsvarligt fastgjort og eventuelle defekter i sikkerhedssystemerne er fjernet.

  5) De mest almindelige monteringsfejl og hvordan man undgår dem

  • Træk i ledningerne: afbryd altid stikkene efter oplåsning, og hold dem i kroppen.
  • Forkert seleføring: følg den oprindelige rute, og lad plads til sædebevægelse.
  • Udækkede stik: Kontroller alle sikringer, før du tilslutter batteriet.
  • Tænding til tændingen med åbne kredsløb: Aktiver først det elektriske system, når ledningsføringen er færdig.

  Årsager til, at delen er beskadiget

  Sædeledninger beskadiges generelt hovedsageligt af mekanisk belastning og forringelse af kontakter. Det er ikke en beskrivelse af den konstaterede tilstand af dette særlige stykke.

  • Gentagen bøjning eller strækning af ledninger, når sædet flyttes.
  • Klipning af ledningerne i sædemekanismen eller gnidning af isoleringen mod strukturen.
  • Rivning af ledninger eller beskadigelse af stiksikringer under skødesløs adskillelse.
  • Fugt og snavs, der fører til kontaktkorrosion.
  • Uprofessionelle ændringer af den elektriske installation eller overophedning af forbindelser i tilfælde af en elektrisk fejl.
