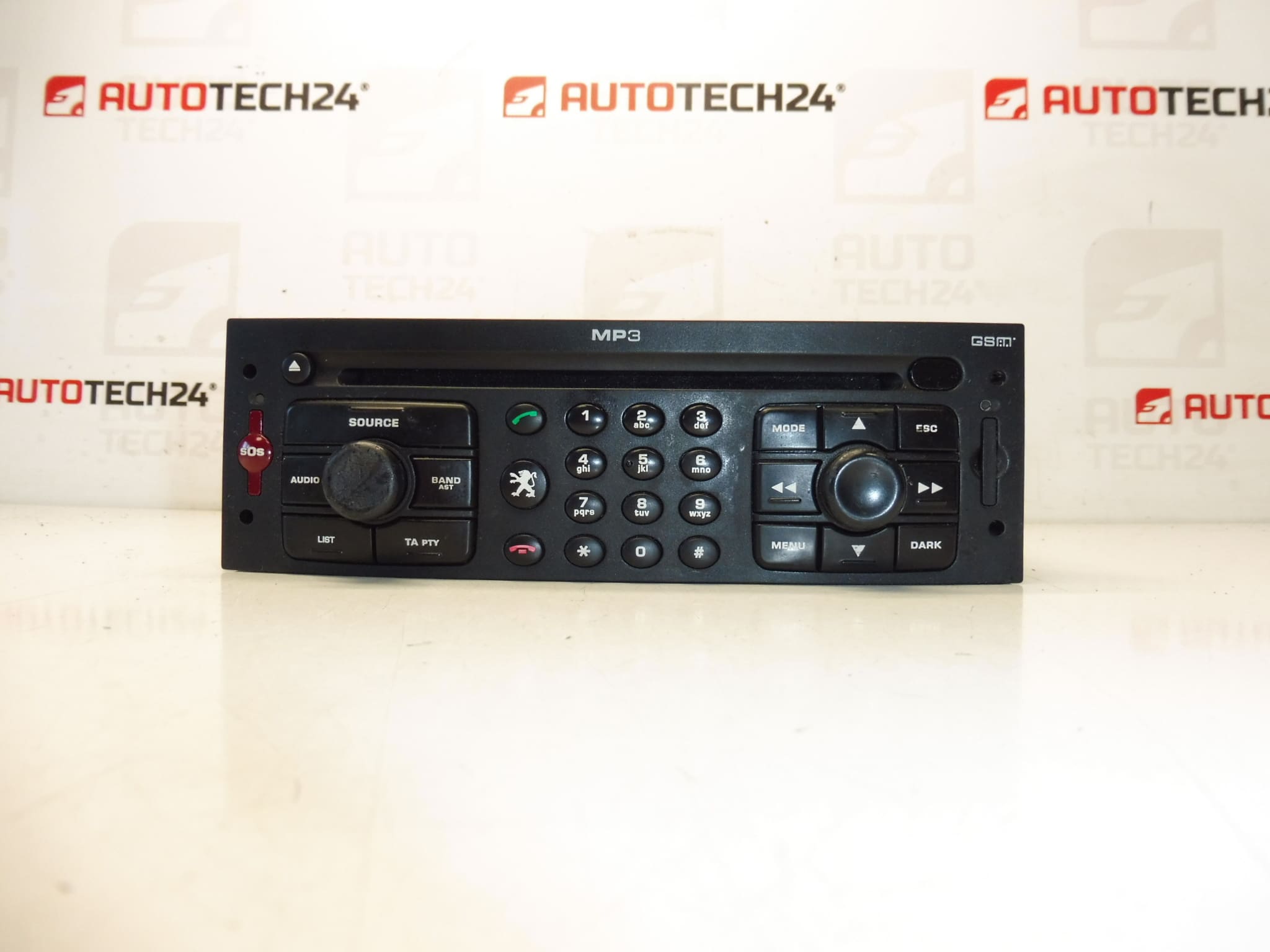

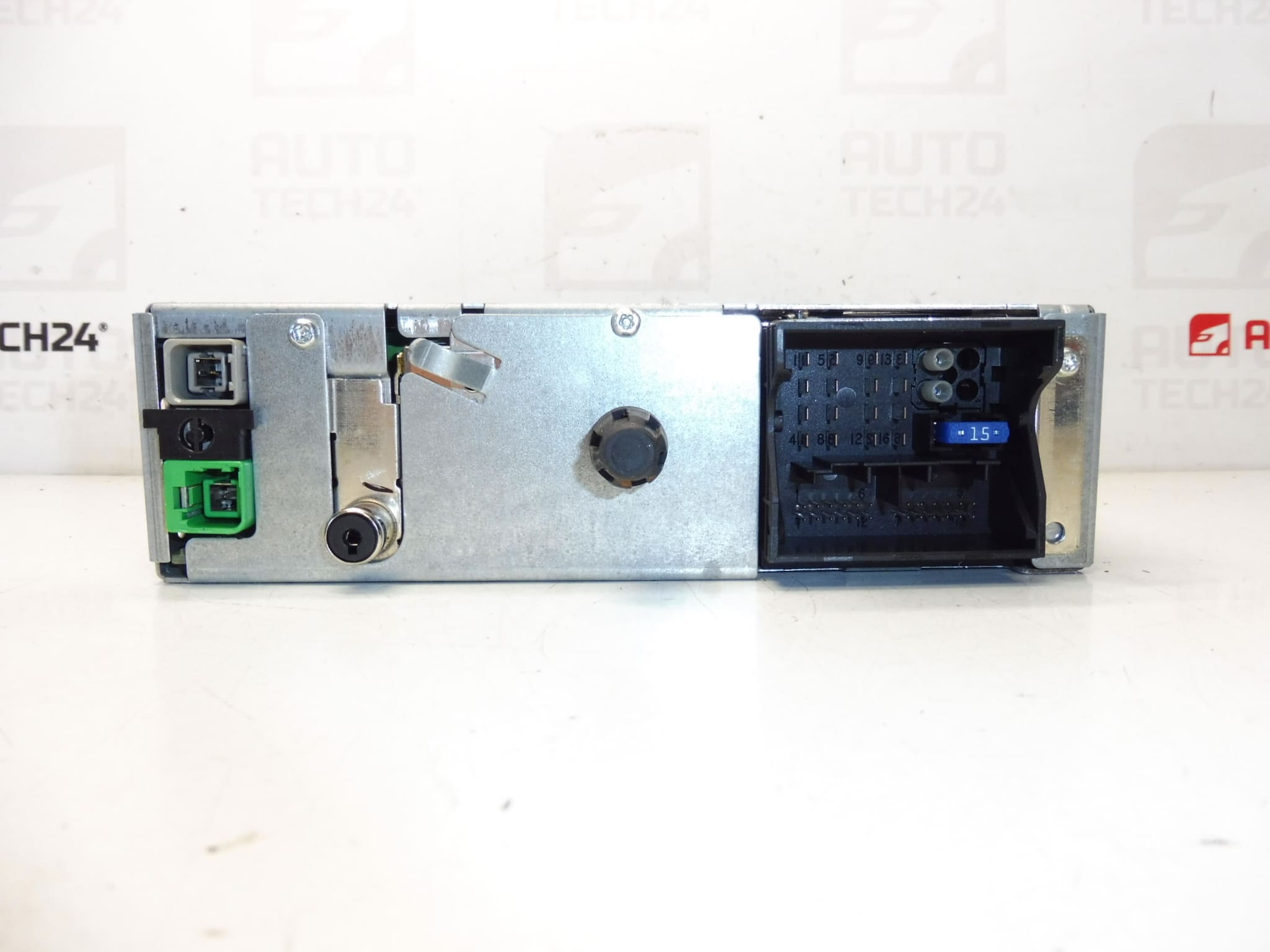

Bilradio Peugeot 307 RT3-N3 96632917XT 657465

Beskrivelse

Bilradio med CD navigation GSM RT3-N3-09
Radioen skal føjes til bilen gennem diagnostik
Den er fra en PEUGEOT 307 2006
Testet, det er fuldt funktionelt

Delbeskrivelse

Denne brugte Peugeot 307 RT3-N3 96632917XT 657465 bilradio er en original elektrisk del designet til PSA-biler. Den inkluderer en enhed med CD-navigation og GSM, markeret som RT3-N3-09. Delen blev demonteret fra en Peugeot 307 og ifølge de medfølgende dokumenter er den testet og fuldt funktionsdygtig.

Når du vælger denne type del, er det vigtigt at matche produktnummeret, da bilradioer og multimedieenheder ofte er forskellige i hardware- og softwareversioner. Det er derfor vigtigt for mekanikere og hjemmereparatører at overholde koderne på etiketten og sammenligne dem med det originale stykke.

Ifølge dokumenterne skal der tages højde for, at radioen skal tilføjes bilen med diagnostik. Dette er almindeligt med disse enheder, og det er tilrådeligt at tage højde for dette inden selve monteringen.

Teknisk information

• Producent: Stellantis Citroën Peugeot
• Model: Peugeot 307
• Andre numre: RT3-N3-09, NFP

Deltype: bilradio / navigationsenhed med GSM og CD

Kategori ifølge dokumenter: 307 II | Bilradioer og tilbehør | Elektriske komponenter

Tilstand i henhold til dokumenter: testet, fuldt funktionsdygtig

Produktkoder

• Produktkoder: 96632917XT, 657465
• Enhedsbetegnelse: RT3-N3-09
• Modeller: Peugeot 307

Installationsanbefalinger

Til denne del skal radioen ifølge dokumenterne tilføjes til bilen med diagnostik. Fremgangsmåden nedenfor er derfor en kombination af kendt information fra dokumenterne og almen praksis typisk for udskiftning af en bilradio eller navigationsenhed i PSA-biler. De nøjagtige trin kan variere afhængigt af den specifikke bilmodel og udstyr.

1) Før samling

• Tjek, at alle numre og markeringer på original- og reservedelene stemmer overens, især 96632917XT, 657465 og RT3-N3-09.
• Inspicér stik, ben, frontplade og fastgørelsespunkter for beskadigelse eller oxidation.
• Tjek tilstanden af de mekaniske dele, især om frontpanelet, knapperne eller åbningen på mekanismen ikke er beskadiget.
• Før du skiller den gamle del ad, er det tilrådeligt at registrere forbindelsen af stik og placeringen af de enkelte dele.
• Da dette er en elektronisk del, skal du håndtere med forsigtighed og beskytte enheden mod statisk elektricitet, fugt og hårdhændet håndtering.

2) Nødvendige værktøjer og materialer

• Grundlæggende håndværktøjssæt
• Plastikbøjle til fjernelse af panel
• Egne skruenøgler eller værktøj til at fjerne bilradioen, hvis det er nødvendigt
• Ren klud til rengøring af stik og omgivende overflader
• Forberedelse til skånsom rengøring af elektriske kontakter, hvis nødvendigt
• Diagnoseudstyr til at tildele radioen til bilen

3) Trin-for-trin monteringsprocedure

1. Sluk tændingen og afbryd batteriet, før arbejdet påbegyndes.
2. Fjern beklædningen og adgangselementerne, så du sikkert kan få adgang til den originale enhed uden at beskadige de omgivende indvendige dele.
3. Fjern forsigtigt den originale radio eller navigationsenhed fra opbevaringen.
4. Afbryd alle stik og eventuelle antenne- eller dataforbindelser. Træk ikke stikkene ud med magt, og kontroller deres tilstand.
5. Sammenlign den gamle og den nye del side om side: tal, konnektorlayout, kasseform og fastgørelsespunkter.
6. Hvis stikkene er snavsede, skal du rengøre dem forsigtigt og lade dem tørre.
7. Tilslut den nye bilradio til stikkene, og sørg for, at den sidder korrekt uden at belaste ledningerne.
8. Placer først enheden på en ren overflade, og kontroller, at der ikke er nogen kabler eller stik i vejen.
9. Efter mekanisk montering, fastgør delen og returner de afmonterede dele af interiøret.
10. Tilslut batteriet, og udfør et grundlæggende strømtjek af enheden.
11. Udfør derefter tildeling af radioen til bilen ved diagnose som angivet i dokumenterne.
12. Efter vellykket opsætning skal du kontrollere funktionen af radioen, kontroller, eventuelt navigation og andre tilgængelige funktioner på enheden.
• 4) Kontrol efter montering og testkørsel/funktionsverifikation
  • Tjek, at enheden tænder og kommunikerer med bilen korrekt.
  • Bekræft betjeningen af kontrolknapperne, displayet, lydoutput og medielæsning, hvis det er tilgængeligt.
  • Hvis enheden bruger navigations- eller GSM-funktioner, skal du også bekræfte deres grundlæggende svar.
  • Hold øje med strømafbrydelser, genstarter eller tab af lyd, når du ryster, mens du kører.
  • Efter en kort løbetur skal du kontrollere, om radioen sidder korrekt og styrken af de omgivende adskilte dele.

  5) De mest almindelige monteringsfejl + hvordan man undgår dem

  • Forkert valgt del efter nummer – sammenlign altid alle koder fra etiketten, ikke kun en del af etiketten.
  • Samling uden at afbryde batteriet – for elektroniske dele kan det føre til skader eller uønskede fejl.
  • Skader på stikkene under adskillelse – frigør forsigtigt stikkene og kun i den rigtige retning.
  • Klemmet ledninger bag enheden – tjek altid kabelføringen før den endelige montering.
  • Udeladelse af diagnosetildeling – for denne radio er det ifølge dokumenterne nødvendigt at overføre diagnostik til bilen.
  • Fjernelse af trim – brug passende plastikværktøjer for at undgå at beskadige omgivende indvendige dele.

  Årsager til, at delen er beskadiget

  • Spændingsudsving i det indbyggede netværk eller forkert håndtering ved tilslutning og frakobling af batteriet.
  • Fugt og oxidation af konnektorer, hvilket kan forårsage dårlig kontakt og funktionsfejl.
  • Mekanisk skade under uforsigtig adskillelse eller samling af enheden.
  • Slid på knapper og mekanik under længere tids brug.
  • Overophedning af elektronik eller langvarig belastning under uegnede driftsforhold.
  • Forkert forstyrrelse af bilens elektriske installation, som kan beskadige selve radioen eller dens kommunikation med køretøjet.
